电阻测试仪怎么使用（接地电阻测量仪的使用注意事项）

ZC-8型接地电阻表是一种专门用于测量接地电阻的便携式仪表，它有可以测量小电阻即土壤的电阻率。它主要由手控交流发电机、电流互感器、电位器以及检流计组成。

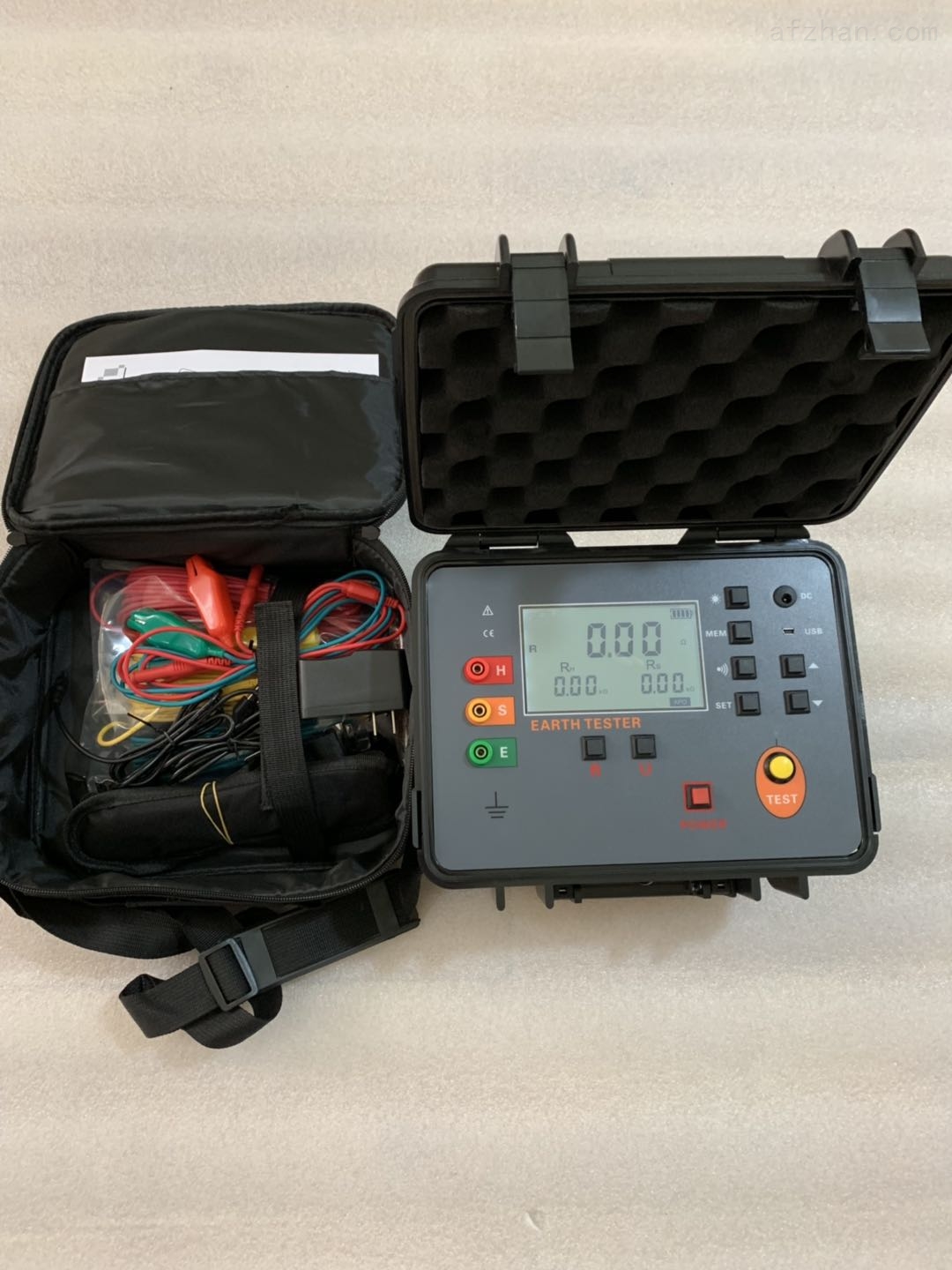

一、接地电阻测量仪的结构

1、接地电阻测试仪有三端钮和四端钮之分，三端钮的"E"为接地极，"C"为电流接线柱，"P"为电位接线柱；四端钮分别是两个电流端钮"C1、C2"，两个电位端钮"P1、P2"，其中"C2、P2"端钮短连，相当于三端钮表的"E"极。

2、有一个倍率档位开关（粗调），有3个档位，分别为：×0.1Ω、×1Ω、×10Ω,在表盘的小窗口中显示。

3、倍率档位开关外环盘是刻度盘旋钮（细调）。

4、零位调整旋钮。

5、其附件有两根接地探针（其中P′叫电位探针，C′叫电流探针）和三根导线（长5m的一根用于连接被测接地极，20m的一根用于连接电位探针，40m的用于连接电流探针）。

二、接地电阻测量仪的使用方法

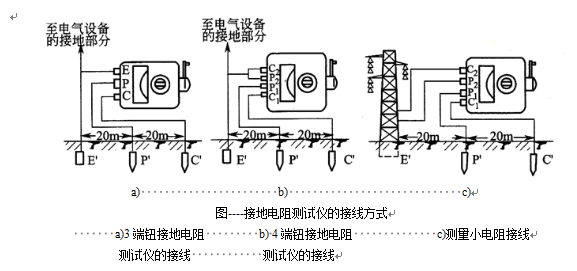

1、测量前将仪表放平，然后调零，使指针指在红线上。接地电阻表的接线见下图：将一根探针插在离接地体40m的远方，另一根探针插在离接地体20m的地方。两根探针和被测接地极之间，三者成一直线分布。两根探针均需插入地下400mm深。

2、3端钮接地电阻测量仪的接线如图（a）所示，将被测接地体E′和端钮E连接，电位探针P′和电流探针C′分别与端钮P1、C1连接后，沿直线相距20m插人土中。4端钮接地电阻测量仪的接线如图（b）、（c）所示。

3、将倍率选择旋钮放在最大倍数上，缓慢摇动手摇交流发电机的手柄，同时转动"测量标度盘"以调节电位器R。

直至指针停在红线处。当检流计接近平衡时，加快手摇交流发电机的转速至其额定转速（120r／min），调节"测量标度盘"，使指针稳定地指在红线位置，然后即可读数为：

接地电阻＝倍率×测量标度盘读数(Rs )

例如：倍率旋钮置于"*10"的位置，测量刻度盘读数为"0.4"，则被测电阻等于4Ω。

4、如果测量标度盘的读数小于1，应将倍率选择旋钮放在较小的一挡，然后重新进行测量。

5、被测接地电阻小于1Ω时，为了消除接线电阻和接触电阻的影响，宜采用4端钮的接线。测量时将端钮P2和C2的短路封片引开，分别用导线接到接地体上，并使端钮P1接在靠近接地体的一侧，如图（c）所示。

三、接地电阻测量仪的使用注意事项

1、当检流计的灵敏度过高时，可将电位探针插入土壤中浅一些。当检流计的灵敏度不够时，可沿电位探针和电流探针注水湿润。当大地干扰信号较强时，可以适当改变手摇发电机的速度，提高抗干扰能力，以获得稳定的读数。

2、当接地极E′和电流探针C′之间距离大于40m时，电位探针P′的位置可插在E′C′中间直线几米以外，其测量误差可忽略不计。当接地极E′和电流探针C′之间距离小于40m时，电位探针P′的位置可插在E′与C′的直线中间。

3、测量时，仪表要放平稳，摇动手柄时仪表要按牢，不要造成人为的强烈晃动，以致误以为表针调整不到零位中心线。

4、为了保证测量结果的可靠性，应在测量一次结束后，移动两根探针的位置，换一个方向进行复测。一般每次测得的电阻值不会完全一致，可取几个测量值的平均值作为最终确定的数值。

5、禁止在有雷电或被测物带电时进行测量。接地电阻测试仪禁止开路试验，不使用时应将接线端用裸线短封。

6、仪表携带、使用时要小心轻放，避免剧烈震动。

7、每次测量完毕后，都应将探针拔出后擦拭干净，导线整理好，以便下次使用。将仪器存放在干燥、避光、无震动的场合。

四、常见接地电阻的阻值要求

1、独立的防雷保护接地电阻应小于等于10欧。

2、独立的安全保护接地电阻应小于等于4欧。

3、独立的交流工作接地电阻应小于等于4欧。

4、独立的直流工作接地电阻应小于等于4欧。

5、防静电接地电阻一般要求小于等于100欧。

6 共用接地体(联合接地)应不大于接地电阻1欧。

7、牵引变电所主接地网接地电阻要求不得大于0.5欧，独立避雷针的接地应主地网分开，其接地电阻不得大于10欧。
